產品主要技術參數性能描述
一、產品介紹

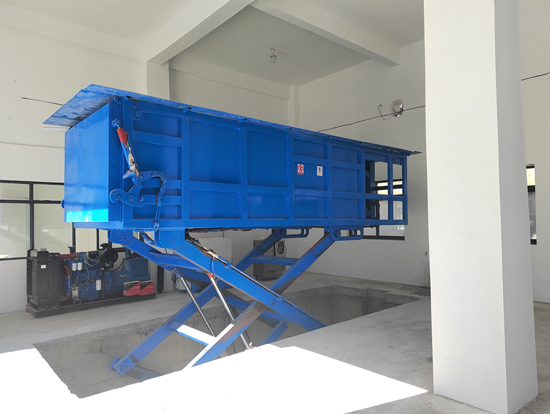

我公司生產的地埋式垃圾壓縮機是日處理垃圾量較高的垃圾中轉站，占地面積小，全封閉形式減少了蚊蟲的滋生，同時垃圾的腐臭味不易散發到外部空氣中。其成套設備主要由13大部分構成：地坑基礎、垃圾箱體、閘門機構、推鏟機構、舉升機構、液壓系統、**系統、污水排放系統、雨陽亭（室外）、站房（室內）、地坑清洗系統（選配）、噴霧降塵系統（選配）、噴霧除臭系統（選配）。
地坑基礎是主體設備的安裝和定位基礎；垃圾箱體主要完成垃圾的收集與壓縮；閘門機構配合推鏟機構實現垃圾壓縮與裝車；推鏟機構位于垃圾箱體內部，主要完成垃圾的壓縮與裝車；舉升機構完成垃圾箱體的舉升與下降，以實現與垃圾轉運車的對接；液壓為整個系統提供動力；**系統通過人工或自動操作**各個系統按規定程序運行；污水排放系統收集站內污水，送**市政污水系統；地坑清洗系統在卸料時自動清洗地坑；噴霧降塵系統在傾倒垃圾時自動噴淋；噴霧除臭系統定時噴灑除臭液。
目前我司生產的10方地埋式垃圾壓縮機其垃圾處理量:17t/h，其主要性能特點有：占地面積小，選址方便，可設置在室內或室外；充分利用地下空間，垃圾收集車傾倒垃圾便捷；設備運行平穩、安全可靠、省時，省力、效率高；地坑淺，保潔、排水極為方便、無二次污染；投資和運營費用低，適用范圍廣泛。
二、產品適用范圍
地埋式垃圾壓縮機對土建及配套**、設備的要求不高，廣泛用于日處理垃圾量較高的環衛、市政、**、**、物業小區的垃圾收集。
室內站 適用 - 上料方式 人力、電動收集車 -
室外站 適用 配雨陽亭 配套車輛 3950軸距對接垃圾車 -
排污口 排污井、排污管 長×寬×深 處理量 13t/h -
供給水 市政自來水 長×寬×高 配套電源 380V/50Hz、15-25kW -
轉運場地 9m×8m 長×寬 人員配置 1人/站 -
三、主要技術參數
主要技術參數包含：壓縮機參數、垃圾塊參數以及配套**設備參數（見表3-1）。
表3-1 主要技術參數表
項目 單位 型號及參數
產品型號 / ZYD7-A
理論垃圾處理能力 t/h 17
箱體容積 m3 10
壓縮腔容積 m3 11
**壓縮力 kN 500
設備能耗 kW (V) 11（380）
垃圾塊尺寸（長×寬×高） mm 4000×1800×1400
地坑尺寸（長×寬×高） mm 7180×3460×1780
箱體提升高度 mm 1700
收集車輛 / 人力、三輪、小型電動收集車
配套垃圾轉運車輛 / 壓縮式對接垃圾車（3950軸距）
注：滿足客戶個性化需求，**終參數以合同為準。
四、主要配置
4.1整體介紹
地埋式垃圾壓縮機集密閉、壓縮、儲存于一體；結構緊湊、體積小，密封性強、安裝調試方便；設計美觀大方、存儲容量大、轉運方便、性價比較高。
4.1.1 產品組成
地埋式垃圾壓縮機主要由：垃圾箱體、閘門機構、推鏟機構、舉升機構、液壓系統、**系統等部分組成。
4.1.2 工藝流程
地埋式垃圾壓縮機的垃圾轉運工藝流程是一個不斷循環過程，其主要分為：垃圾收集（人力、電力垃圾收集車傾倒垃圾）→垃圾壓縮→垃圾箱體舉升→垃圾裝車→設備復位→下一輪循環
4.1.3性能特點
地埋式垃圾壓縮機，廣泛用于環衛、市政、**、**、物業小區的垃圾收集和轉運。專用裝置由垃圾箱體、推板、舉升機構組成，結構牢固可靠。**上綜合電、液的優點，聯合**。在裝卸、運輸過程中有效地避免二次污染。整機具有壓縮比高、裝載量大、密封性好、操作方便、安全可靠、外形美觀等優點。其主要性能特點如下：
? 占地面積小，選址方便；充分利用地下空間，垃圾壓縮、儲存在地下進行，僅在與垃圾轉運車對接卸料時升起設備；
? 垃圾收集車傾倒垃圾便捷，地坑淺，保潔，排水方便；
? 淺地坑:保潔、排水極為方便；
? 采用兩側雙剪叉臂液壓升降，省時，省力、效率高，升降平穩，安全可靠；
? 完善的污水收集系統:完善的污水收集系統，無二次污染；
? 投資和運營費用低，適用于小區、街道、鄉鎮的垃圾中轉站，可設置在室內或室外。
4.2、結構部分
結構部分主要包括：垃圾箱體、閘門機構、推鏟結構和舉升機構。整體造型美觀，機構強度大，運行安全、穩定、可靠，防腐處理**。

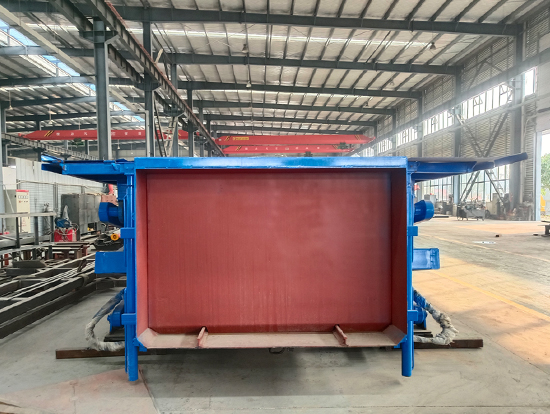

4.2.1垃圾箱體
垃圾箱體是地埋式垃圾壓縮機的主體，其將各個系統和機構有機的連接起來，完成垃圾的收集、壓縮與轉運。垃圾箱體的頂部設有投料口，主要用于垃圾的收集；同時垃圾箱體的一端與閘門機構共同組成了一個密閉的空腔，以實現垃圾的壓縮與儲存。
地埋式垃圾壓縮機的箱體主框架采用槽鋼與矩形管焊接成形；側面、底面鋼板采用高強度鋼板制造，以實現垃圾壓縮過程的封閉作業（見圖4-6）

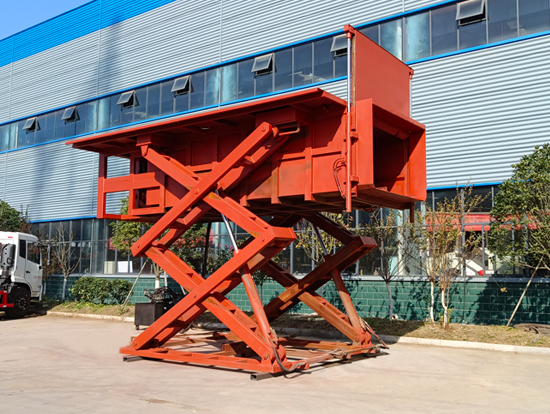

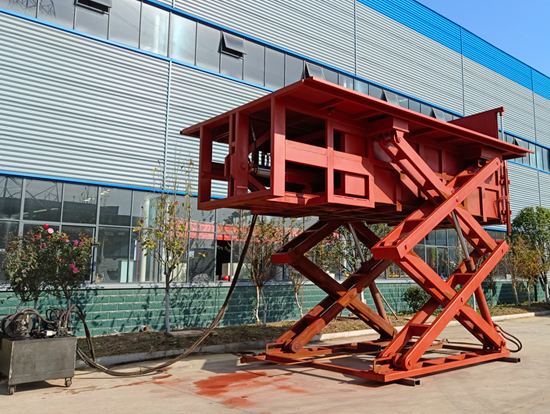

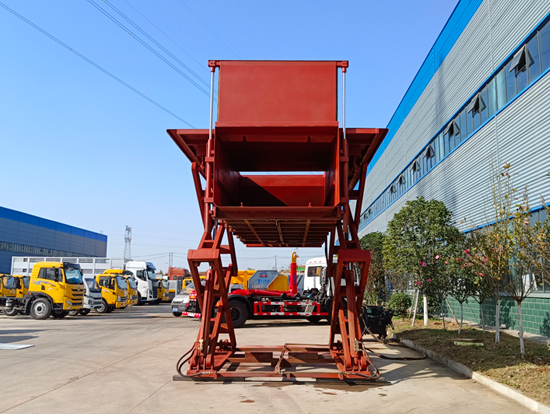

4.2.2閘門機構 閘門機構位于垃圾箱體一端，與垃圾箱體共同組成了一個密閉空腔，以實現垃圾壓縮與儲存；并配合推鏟機構完成垃圾裝車。垃圾收集和垃圾壓縮時，閘門處于關閉狀態，兩側的鎖鉤將閘門鎖緊；垃圾裝車時，閘門處于打開狀態。地埋式垃圾壓縮機閘門機構采用旋轉門結構，用槽鋼和高強度鋼板焊接制作，強度高、密封性好、整體運行平穩、可靠。4.2.3推鏟機構推鏟機構位于垃圾箱體內部一端，是垃圾壓縮的關鍵部件。它通過推鏟油缸提供動力完成垃圾的壓縮與裝車。推鏟機構通過推鏟油缸將垃圾箱體內收集的垃圾推入垃圾箱體與閘門機構共同組成的空腔內進行循環壓縮，直**垃圾箱滿箱。垃圾箱滿箱后，推鏟機構將垃圾推卸**垃圾轉運車后復位。地埋式垃圾壓縮機的推鏟機構主要采用高強度鋼板和槽鋼焊接而成，布局合理，強度可靠；推鏟機構工作時受力均勻、不偏載；底部導向滾輪和兩側導向滑塊，確保了機構運行時，整體平穩、不易磨損、使用壽命長。4.2.4舉升機構舉升機構位于壓縮箱體兩側，兩側采用雙層剪叉來實現舉升，是垃圾箱體舉升或下降的主要部件。剪叉機構底部與地坑預埋鐵焊接，頂部與垃圾箱體鉸接。舉升油穿插于剪叉中間，為舉升機構提供動力。油缸升、縮，剪叉展開、收合，從而實現垃圾箱體的舉升與下降。地埋式垃圾壓縮機的舉升機構主要采用高強度鋼焊接而成，結構簡單、強度高、舉升平穩；電液互鎖及機械保護為設備及人身提供了安全保證。4.3液壓部分液壓系統是整個系統的動力源，驅動各機構穩定運行。其主要由液壓泵站（含驅動電機、液壓油泵、液壓油箱、過濾器、壓力表、溫度液位表、溢流閥等）、各類液壓閥（電磁閥、插裝閥、疊加閥、手動閥等）、液壓管路（含鋼管、軟管及管接頭）、多種液壓油缸及相關輔件構成。4.3.1 液壓原理液壓泵站電機帶動油泵旋轉，泵從油箱中吸油后將液壓油通過集成塊(或閥組)，通過液壓閥，實現方向、壓力、流量調節后，再經外接管路，傳輸到液壓機械的油缸中，從而**液壓缸方向的變換、力量的大小及速度的快慢的調節。4.3.2性能特點地埋式垃圾壓縮機的液壓系統采用開式系統，電機功率為7.5kW（380V/50Hz），系統的**壓力可達21MPa。液壓油箱采用4mm厚鋼板焊接成型，并設有維修孔，維修方便。油箱采用**的表面處理工藝和涂裝工藝，保證了油箱良好的防腐性能和散熱性。系統回油過濾精度達到10μm，液壓油的清潔度可達到ISO4406標準18/15級。液壓系統中的泵、閥、缸、管接頭等關鍵元器件均采用國內外知名品牌，密封件均采用原裝進口件；液壓站與垃圾箱體等運動機構分開布局，僅通過管路連接，便于液壓站及其他運動機構維護和檢修。整個系統動力充沛、運行穩定、安全可靠、節能環保。4.4**部分**系統通過人工或自動操作**各個系統按規定程序運行。它主要由電控柜（含電器柜、直流電源、空氣開關、按鈕、指示燈、PLC、繼電器、接觸器、蜂鳴器等）、電源及信號電纜、傳感器及電器輔件等構成。電器原件均采用國內外知名品牌，**可靠度高。4.4.1 **原理**系統是垃圾壓縮站專用智能**系統，采用可編程**器（PLC）程序**，系統設定了基本工作程序和自動工作程序及聯鎖裝置，即簡化了操作又可避免因誤操作而損壞設備。**系統的主要元件集中在主電控柜內，通過操作面板上的開關、按鈕，將操作指令信號以編碼的方式發送給PLC；PLC根據接受的操作指令按照預先編制好的程序傳達給對應的執行元件（電機、電磁閥、指示燈）；PLC還可根據安裝在設備上的傳感器（行程開關、接觸傳感器等）反饋的信號按預定程序自動做出反應。該系統標準配置采用手動**系統，根據客戶的不同需求可選配無線遙控、線控或自動**系統。4.4.2 性能特點地埋式垃圾壓縮機電控柜具有過載、短路、缺相保護等保護功能；電控柜臺面及主體具有防火阻燃、通風散熱及防水抗腐蝕性能；操作面板布局合理，符合安全規范以及人體工程學；線束層次分明，整齊美觀；關鍵元件均為國內外知名品牌；急停裝置、自動互鎖裝置和報**裝置,可避免誤操作，確保在緊急條件下操作人員的人身安全；為防止雷擊損傷電控元件，電控箱有效接地。4.5污水排放系統污水排放系統收集站內污水，送**市政污水系統，以保證站內衛生清潔，減少蚊蟲滋生；其主要由集水盒、排污溝、排污管、污水井、沉淀井、污水泵、濾網和液位計等構成。4.5.1 工作原理污水排放系統**先通過垃圾箱底部和側部集水盒收集垃圾壓縮過程中的污水；收集的污水流入地坑的預埋管（污水溝）中，再經排污管（污水溝）流入沉淀井，經沉淀過濾后進入污水井，污水泵將污水井的污水排入市政污水管網。4.5.2性能特點地埋式垃圾壓縮機具有成熟的污水排放系統；污水的收集排放過程在封閉的系統中進行，有效的保證了站內的衛生清潔，減少了站內異味和蚊蟲滋生；地坑設計有凸臺，四周設有排水溝，箱體不與殘留污水接觸，提高了箱體防腐性能。根據客戶需求還可配備地坑清洗系統，從而進一步提高站內排污效果。4.6其他系統部分地埋式垃圾壓縮機配套系統有：地坑清洗系統、噴霧降塵系統及噴霧除臭系統，可供客戶根據其實際需求選配。4.6.1地坑清洗系統（選配）地坑清洗系統是對地坑及集水盒進行自來水沖洗以保證地坑及設備的清潔，其主要由：電機、水泵、管路、噴嘴等組成。地坑清洗系統是利用電機和水泵將自來水加壓；加壓的自來水通過管路及噴嘴形成噴射狀高壓水流，將散落在地坑內部的垃圾以及污水中的沉積物沖刷到排污系統中去，從而減少人為清理和清掃的時間，保持站內衛生清潔，同時確保污水排放的順暢。地坑清洗系統在卸料時自動清洗地坑底面，具有沖洗壓力高、沖洗干凈、用水量少等特點。4.6.2噴霧降塵系統（選配）噴霧降塵系統是將水分散成霧滴噴向垃圾投料口，從而抑制傾倒垃圾時產生的垃圾揚塵。其主要由：管路、霧化噴嘴、水閥等構成。噴霧降塵系統就是通過布置在垃圾投料口的噴嘴，從不同的方向進行噴霧，利用噴霧產生微粒噴灑到空氣中，迅速吸附空氣中各種灰塵顆粒，形成控塵降塵有良好的效果。噴霧降塵系統采用市政自來水供水，取水方便；標配水閥手動**，操作簡單、節水節能；系統結構簡單、運行穩定、維修方便；系統運行時降塵效果良好、使用和維護成本低。4.6.3噴霧除臭系統（選配）噴淋除臭系統由箱柜、高壓泵、自動配比泵、自動**系統、高壓管路和高壓噴嘴等組成。噴淋除臭系統由專用高壓噴嘴能噴出小于0.01mm左右的微細除臭粒子，使整個污染或臭氣區域被水霧覆蓋，通過水霧中含有的活性微生物作用可有效的降解空氣中的硫化氫、氨氣和甲硫醇等臭味氣體，將污染物質分解、乳化。并促進氧化而達到長期穩定脫臭的目的。噴淋除臭系統采用高壓泵，耗電量低、節能環保；每秒能產生50億個霧滴，霧滴的直徑僅為1~10um，除臭效果好；水源精細過濾、主要部件采用國產優質或國外原裝進口、噴霧時間及間隔時間可調節，系統運行穩定可靠；噴霧量大，可滿足不同面積垃圾站的使用需求；同時可以配合殺菌消毒液使用。該系統的**系統包含PLC、觸摸顯示器、繼電器和電磁閥等元器件；可根據實際情況，可調整運行時間、運行間隔時間和對系統狀態進行檢測。整套系統運行費用省，占地面積小，安裝運行方便。五、建站常規配置地埋式垃圾壓縮機按照一站一機的配置，適合于日處理垃圾量為40-50噸/天的區域，同時根據當地實際情況也可以選擇一站兩機或一站多機的配置（常規配置僅指一站一機建站的配置方式）。5.1一站一機建站配置一站一機建站的配置方式主要包含：地埋式垃圾壓縮機設備部分、土建部分及配套**。以下為一站一機建站的配置一覽表（見下圖表5-1）。項目 數量 單位 備注地埋式垃圾壓縮機設備部分 垃圾箱體 1 套/站 - 閘門機構 1 套/站 - 推鏟機構 1 套/站 - 舉升機構 1 套/站 - 液壓系統 1 套/站 - **系統 1 套/站 - 附件總成 1 套/站 含預埋件 污水排放系統 1 套/站 - 噴霧降塵系統 1 套/站 選配 噴霧除臭系統 1 套/站 選配 地坑清洗系統 1 套/站 選配 雨陽亭 1 套/站 室外站土建部分 地坑 ≥17 m2 用戶自建 站房 1 套/站 用戶自建 轉運場地占地面積 ≥72 m2 用戶自建 室外建站占地面積 ≥36 m2 僅室外站 室內建站占地面積 ≥38 m2 僅室內站配套** 5120壓縮式對接垃圾車 1 臺 1臺/站或1臺/多站 機動三輪車 若干 臺 用戶選配 人力三輪車 若干 臺 用戶選配5.2一站一機建站平面布置圖設備的平面布置可分為：室外建站、室內建站。實際的平面布置形式可根據實際情況、及使用要求量身制定。5.3建站說明室外站建站說明（參考）：? 站房進深≥6000、開間≥5900；? 污水排水位置視現場條件定；? 設備用電電源：380V（5線）、電源功率15kW。室內站建站說明（參考）：? 站房進深≥6300、開間≥6000,站房凈高≥3900，門洞高≥3800；? 污水排水位置視現場條件定；? 設備用電電源：380V（5線）、電源功率15kW。六、建站注意事項1、總水電要求：380V/15KW，常規生活用水，進水管**小為1寸；2、沉淀井、污水井的位置由施工方確認：為便于清淤，建議將其置于室外，如果直接排放需要建設三級沉淀處理池，但**不要建在設備正前方；3、建筑物內空高度不小于4米；轉運車入口大門內空凈高不小于4米，寬度不小于4米，且門**與壓縮設備**線保持一致；4、地坑底部需能承受30噸的壓力；5、壓縮站排出的污水排向城市排污管道；6、地溝蓋板用戶自理，要求采用封閉形式蓋板，蓋板采用高強度蓋板，滿足收集車及轉運車行駛；7、配套的壓縮式對接垃圾**小轉彎直徑為16米，垃圾站前方應考慮留有車輛轉運的場地，場地需要進行相應硬化處理；8、垃圾箱總成需要放置地平面以下，必須保證圖示地坑處可下挖，下挖深度大于2米；9、底坑內部如需要貼瓷磚，裝模時需預留貼瓷磚厚度，圖紙為**終成型尺寸；10、我公司提供相關土建圖紙僅為推介方案使用，建站土建圖紙需要相關資質企業出具，圖紙設計時需與我公司設計人員溝通確定；11、以上僅給出設備安裝要求的房屋結構，設計方可根據周邊情況設計員工休息室、洗手間等**。 24小時服務熱線：15826789222 15377283456
